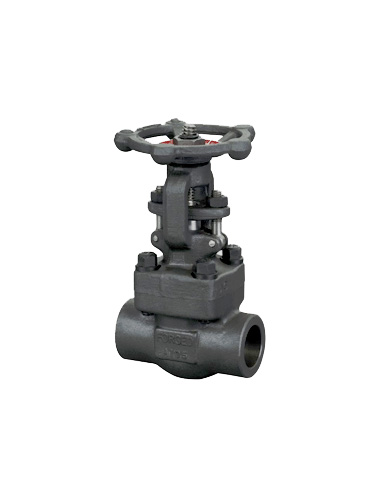

產品名稱：Z11Y、Z61Y承插焊鍛鋼閘閥[ 2013-09-11 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

本公司所生產的“上SQ泉”牌Z11Y、Z61Y承插焊鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

產品結構設計與規范：

鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.

試驗與驗收按API 598,標識按照MSS SP-25.

產品結構型式如下：

1.全通徑或縮徑；

2.明桿帶支架；

3.兩端自動調心的填料壓套；

4.用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋；

5.本體倒密封；

6.承插焊接ANSI/ASME B16.11;

7.螺紋端(NPT端)按ANSI/ASME B標準材質細表

產品零件材料：

Z11Y、Z61Y承插焊鍛鋼閘閥主要零件材料
零件名稱	CStoASTM	AStoASTM	SStoASTM
零件名稱	A105	F22	F304L	F316L
閥體	A105	A182 F22	A182F 304L	A182 F316L
閥座	A276 420	A276 304	A276 304L	A276 316L
閘板	A182F 430&410	A182 F304	A182F 304L	A182 F316L
閥桿	A182 F6	A182 F304	A182F 304L	A182 F316L
墊片	316夾柔性石墨		316夾PTFE
閥蓋	A105	A276 F304	A276F 304L	A276 F316L
螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
銷釘	A276420		A276 304
填料壓套	A276410		A182F 304L	A182F F316L
活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
填料壓板	A105	A182 F11	A182F 304L	A182F 316L
螺母	A194 2H	A194 4	A194 8	A194 8M
閥桿螺母	A276 420
鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
銘牌	SS
手輪	A197
墊片	A473431
填料	柔性石墨		PTFE
適用介質	水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度	—29℃～425℃	—29℃～550℃	—29℃～200℃

主要外形及連接尺寸：

Z11Y、Z61Y承插焊鍛鋼閘閥主要外形及連接尺寸
NPS	縮徑	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
L		79	79	92	111	120	120	140	178
H開		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
