配水閘閥，礦用配水閘閥，礦用電動配水閘閥

[ 2025-03-11 ]

配水閘閥，礦用配水閘閥，礦用電動配水閘閥是水利工程和礦山行業中廣泛應用的關鍵設備，主要用于控制和調節介質的流動。配水閘閥是一種用于截斷、連接以及調節流體流量的閥門。礦用配水閘閥則是專門設計用于在礦山環境中使用的配水閘閥。礦用電動配水閘閥在原有礦用配水閘閥的基礎上進行了升級改進，加入了電動執行機構，提高了自動化程度和操作便捷性。

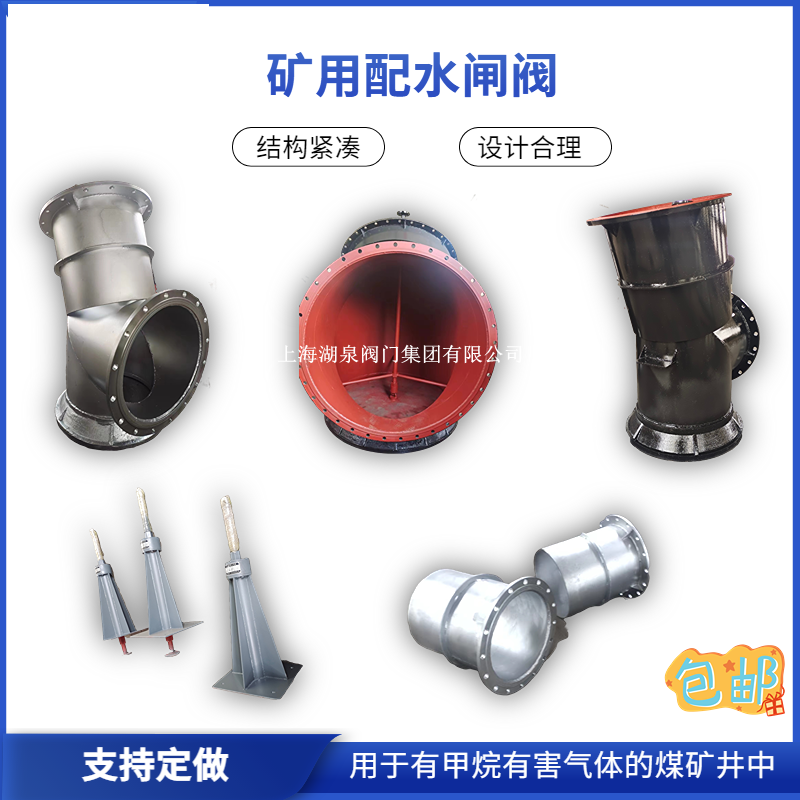

配水閘閥主要由閥體、閥座、閥桿、活塞、填料和密封等部件組成。它具有結構簡單、密封可靠、流阻小等特點，能夠滿足各種介質的流動控制要求。礦用配水閘閥在此基礎上，考慮到礦山環境的特殊要求，采用了更加堅固耐用的材料制造，在閥體和閥座上添加了鋼板和耐磨合金層，保證了閥門能夠在惡劣的工況下正常運行。

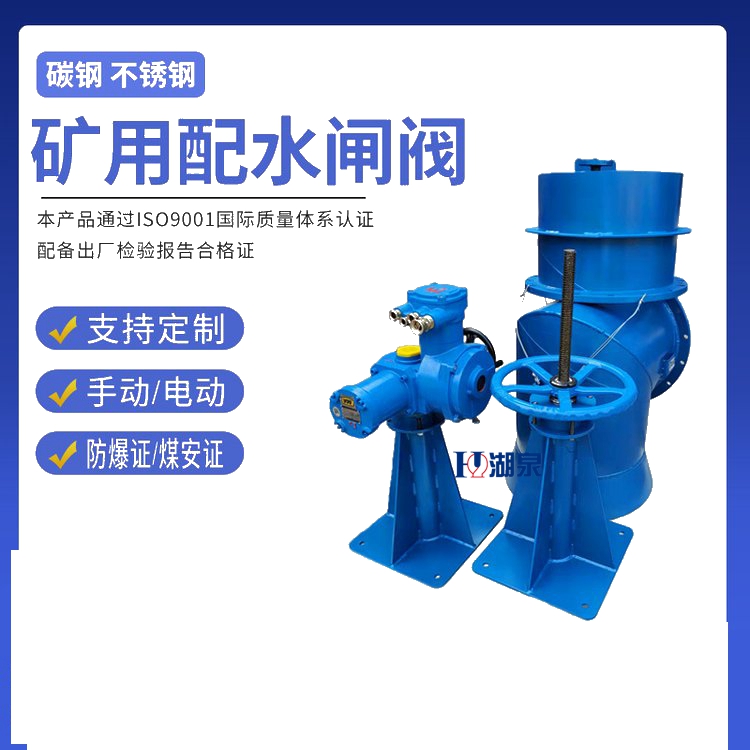

用電動配水閘閥是在礦用配水閘閥的基礎上引入了電動執行機構，實現了自動控制和遠程操作。它可以配合控制系統進行流量調節，實現精確控制和遠程監控，大大提高了操作的便捷性和控制精度。同時，礦用電動配水閘閥還具有自動化程度高、可靠性強、使用壽命長等優點，適用于礦山行業中的各種流體控制場景。

總之，配水閘閥、礦用配水閘閥和礦用電動配水閘閥在水利工程和礦山行業中扮演著重要角色。它們通過控制和調節介質的流動，保證了工程和礦山的正常運行。未來，隨著技術的不斷進步，配水閘閥的性能將繼續提升，為工程和礦山行業的發展做出更大的貢獻。

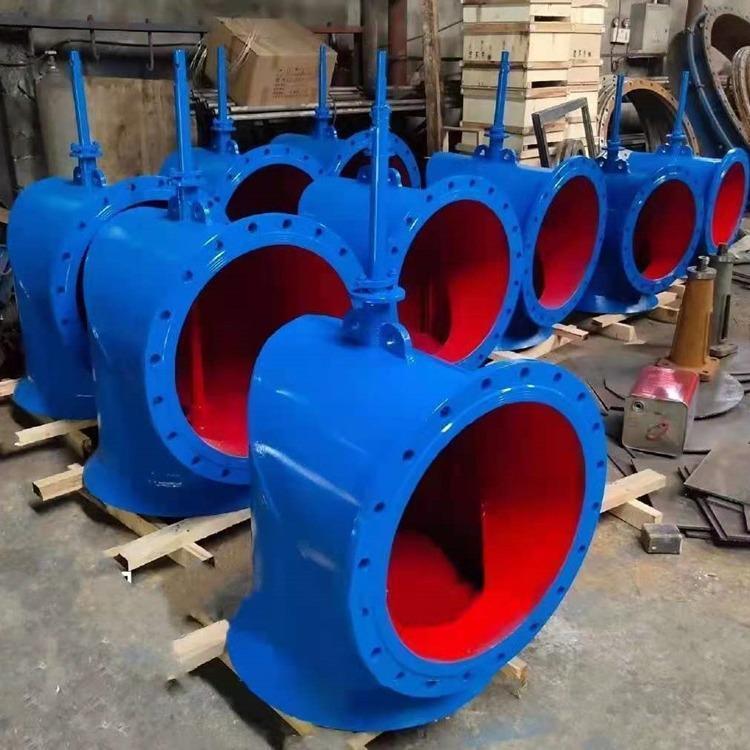

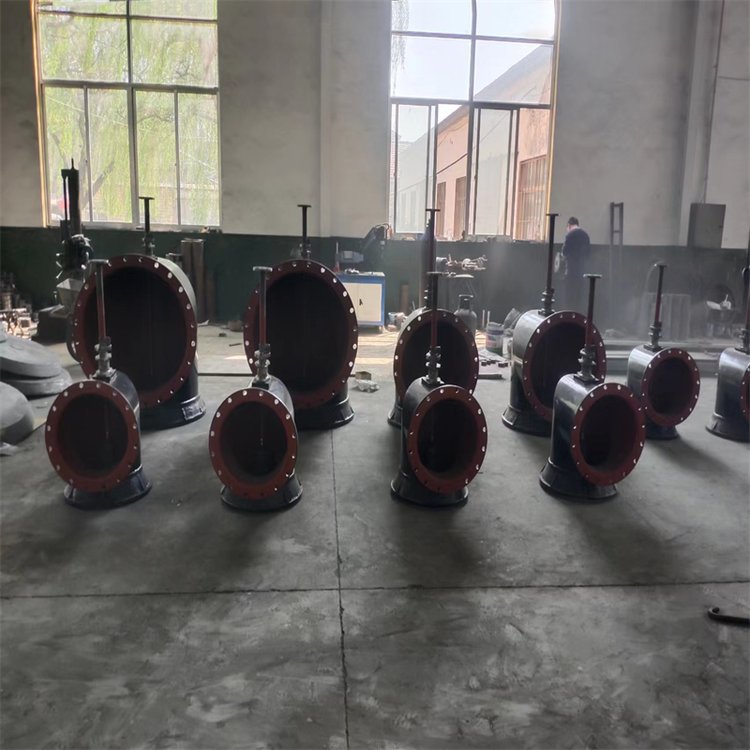

配水閥

技術參數：

型號		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公稱直徑（毫米）		400	500	600	800	1000
介質		水
介質溫度		常溫
操作行程（毫米）		216	216	290	290	314
壓力（公斤力/厘米2）	工作壓力	1
	試驗壓力	2.5
操縱方式		手動操作
制造工藝		鑄造/焊接
重量（公斤）	帶法蘭短管	370	450	637	851	1431
	不帶法蘭短管	289	345	494	656	1122
備注	PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式

外形連接尺寸

通徑/DN	Dg	D	D1	D2	D3	D4	d	φ	H1	H2	h1	h2	h3	h4	a1	a2	b1	b2	C	C1	C2	n×d	2×d1	n×d2	u×d3
PZI-400	400	540	495	535	85	120	35	500	750	988	250	462	723	1250	300	300	400	400	410	190	70	419	215	417	1623
PZI-500	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300	400	400	470	230	70	419	215	417	1623
PZI-600	600	760	705	755	100	136	42	600	750	1065	350	602	968	1250	300	300	400	400	520	360	80	419	219	617	2025
PZI-800	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300	400	400	625	360	80	419	219	617	2430
PZI-1000	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400	500	500	720	450	100	419	219	622	2830

φ1200型技術參數

型號	操縱臺							閘閥								短管		操作行程	質量(Kg)
型號	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1	操作行程	帶短管	無短管
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1446	1221
