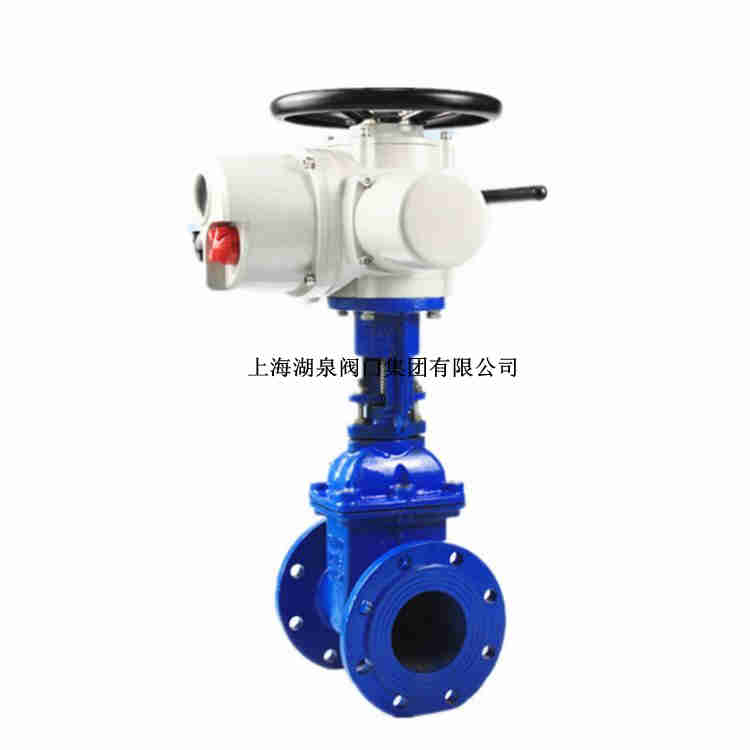

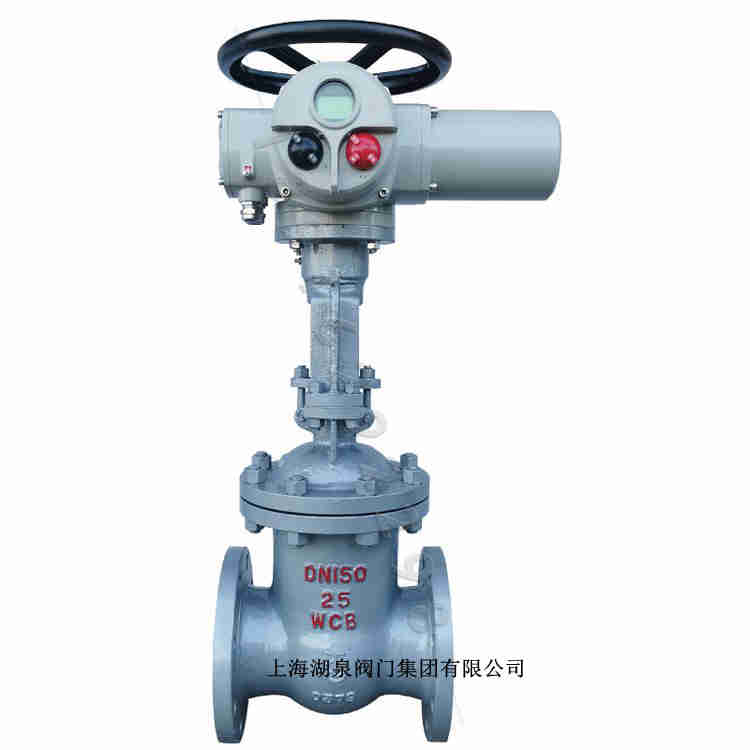

上海湖泉閥門集團有限公司dn150電動閘閥產品的詳細參數、實時報價、優質商品批發/供應商,您還可以免費提供詢價信息等。電動閘閥DN150智能一體化電動閥 帶485通訊 ，月均發貨速度: 驅動方式電動 用途啟閉閥門 原產地中國 ， Z941H-25C DN150電動閘閥 Z941H-10P DN50,Z941H-10P DN65,Z941H-10P DN80,Z941H-10P DN100/DN250電動閘閥Z941H-10P ... 型號:DN150,DN200,DN300,DN400,DN500,DN600,DN800(可定制),  可以通過電控箱來控制來電關或者開的電動閘閥。電動閘閥產品廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。 電動閘閥dn150的外形尺寸和產品結構圖Z941H-10P DN50，Z941H-10P DN65，Z941H10P DN80，Z941H-10P DN100/DN250 Z941H-10P DN150，不銹鋼電動閘閥Z941H-10P DN125，Z941H-10P DN150，Z941H-10P DN200 電動閘閥Z941H-16C DN50，Z941H-16C DN65，Z941H16C DN80，Z941H-16C DN100/DN250 Z941H-16C DN150，防爆電動閘閥Z941H-16C DN125，Z941H-16C DN150，Z941H-16C DN200 電動閘閥Z941H-16P DN50，Z941H-16P DN65，Z941H16P DN80，Z941H-16P DN100/DN250 Z941H-16P DN150，不銹鋼電動閘閥Z941H-16P DN125，Z941H-16P DN100，Z941H-16P DN200 電動閘閥Z941H-25C DN50，Z941H-25C DN65，Z941H25C DN80，Z941H-25C DN100/DN250 Z941H-25C DN150，防爆電動閘閥ZB941H-25C DN125，ZB941H-25C DN150，ZB941H-25C DN200 電動閘閥Z941H-40C DN50，ZB941H-40C DN65，ZB941H40C DN80，ZB941H-40C DN100/DN250 ZB941H-40C DN150，防爆電動閘閥ZB941H-40C DN125，ZB941H-40C DN150，ZB941H-40C DN200 電動閘閥Z941Y-100 DN50，Z941Y-100 DN65，Z941Y-100 DN80，Z941Y-100 DN100/DN150
電動閘閥dn150的外形尺寸和產品結構圖

公稱壓力PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	質量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590
