產品名稱：D941F46、D971F46電動襯氟蝶閥[ 2013-10-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品概述：

電動襯氟蝶閥又開關型和智能型二種，襯氟蝶閥與電動執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別適合于截至是粘稠、含顆粒、纖維性質的場合。目前該蝶閥廣泛應用于食品、環保。輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

產品特點：

1、本閥采用雙偏心結構，具有越管越緊的密封功能，密封性能可靠。

2、密封副材料選用不不銹鋼和丁腈耐油橡膠配對，使用壽命長。

3、四氟密封即可位于閥體上，也可以位于蝶板上，可適用不同特點的截至，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用不同介質。

6、本電動蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構獨特，操作靈活，省力，方便。

產品技術參數：

D941F46、D971F46電動襯氟蝶閥主要技術參數
公稱通徑DN（mm）	50~500		50~500
公稱壓力PN（MPa）	0.6	1.0	1.6
密封試驗（MPa）	0.66	1.1	1.76
強度試驗（MPa）	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃~90℃ 氟橡膠：-20℃~200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	電動
可配電動執行器	JL系列、JLQ系列

產品零部件材料：

D941F46、D971F46電動襯氟蝶閥主要零件材料
零部件	材料
閥體	WCB、QT450-10、HT200、HT250、1Cr18Ni9
蝶板	WCB、QT450-10、HT200、HT250、1Cr18Ni9
閥軸	2Cr13
密封面	四氟
填料	柔性石墨

產品執行標準：

D941F46、D971F46電動襯氟蝶閥主要執行標準
制造標準	GB/T122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T13927-92

產品訂貨須知：

一、①電動襯氟蝶閥產品名稱與型號②電動襯氟蝶閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的電動襯氟蝶閥型號，請按電動襯氟蝶閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.hnhtl.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

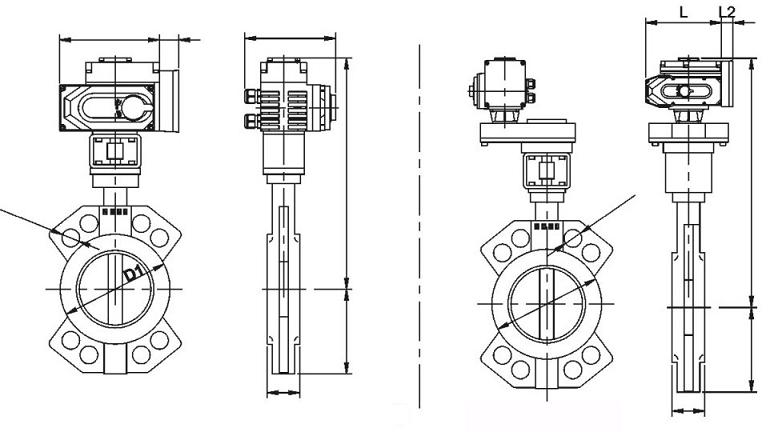

產品外形及連接尺寸：

D941F46、D971F46電動襯氟蝶閥主要外形及連接尺寸
通徑	L	L2	B	B1	B2	H1	H2	D2	Z-ΦD	執行器機構選配（常溫常壓）
50	161	40	145	83.5	42.6	70	297	125	4-18	JL-005	JLQ-005
65	161	40	145	83.5	45.6	80	310	145	4-18	JL-005	JLQ-005
80	161	40	163	75	45.6	92	331	160	8-18	JL-008	JLQ-008
100	188	40	163	75	51.6	107	348	180	8-18	JL-010	JLQ-010
125	188	40	211	92.5	55.6	121	428	210	8-18	JL-015	JLQ-015
150	268	40	211	92.5	55.6	134	447	240	8-22	JL-020	JLQ-020
200	268	40	211	92.5	59.6	170	481	295	8-22	JL-040	JLQ-050
250	268	40	211	92.5	67.6	208	520	355	12-26	JL-060	JLQ-060
300	268	40	211	92.5	77.6	240	548	410	12-26	JL-080	JLQ-080
350	268	40	211	92.5	79	265	523	470	16-26	JL-100	JLQ-120
400	268	40	211	92.5	105	297	615	525	16-30	JL-200	JLQ-200
450	268	40	250	119	112	331	819	585	20-30	JL-300	JLQ-300
500	268	40	250	119	129	361	847	650	20-33	JL-400	JLQ-400
