產品名稱：H41T/W-10鑄鐵升降式止回閥[ 2013-08-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

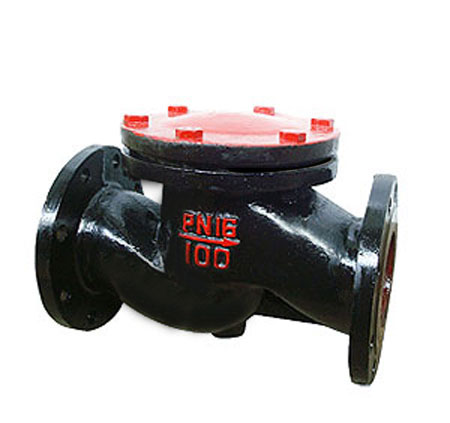

鑄鐵升降式止回閥產品說明

H41T/W-10鑄鐵升降式止回閥是能自動阻止流體倒流的閥門。H41T/W-10鑄鐵升降式止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。適用于工作溫度≤200℃的水、蒸汽介質管路上，作防止介質逆流的單向啟閉作用。　　

鑄鐵升降式止回閥結構特點

1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、法蘭升降式止回閥的密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、法蘭升降式止回閥按國家標準GB/T12235設計制造。　　
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。　
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

產品性能參數：

型號	公稱壓力	試驗壓力		工作溫度	通用介質
型號	公稱壓力	強度（水）	密封（水）	工作溫度	通用介質
H41T-16	1.6	2.4	1.8	≤200	蒸汽、水

產品主要零件材料：

零件名稱	材料
閥體	灰鑄鐵
閥蓋	灰鑄鐵
閥瓣	鑄鐵鐵加黃銅

產品訂貨須知：

一、①鑄鐵升降式止回閥產品名稱與型號②鑄鐵升降式止回閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的鑄鐵升降式止回閥型號，請按鑄鐵升降式止回閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

感謝您訪問我們的網站【http://www.hnhtl.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

產品主要外形及結構尺寸：

H41T/W-10鑄鐵升降式止回閥主要外形及結構尺寸
型號	公稱通徑DN（mm）	尺寸（mm）								重量（kg）
型號	公稱通徑DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	S	重量（kg）
H41T/W-10	25	160	115	85	65	16-2	4-14	65	32	3
	32	180	135	100	78	18-2	4-18	84	36	4.5
	40	200	145	110	85	18-3	4-18	96	42	7
	50	230	160	125	100	20-3	4-18	115	42	9.5
	65	290	180	145	120	20-3	4-18	145	50	13.5
H41T/W-10	80	310	195	160	135	22-2	8-18	156		24.5
	100	350	215	180	155	24-3	8-18	170		32.5
	125	400	245	210	185	26-3	8-18	201		50
	150	480	280	240	210	28-3	8-23	238		70
	200	600	335	295	265	30-3	12-23	245
