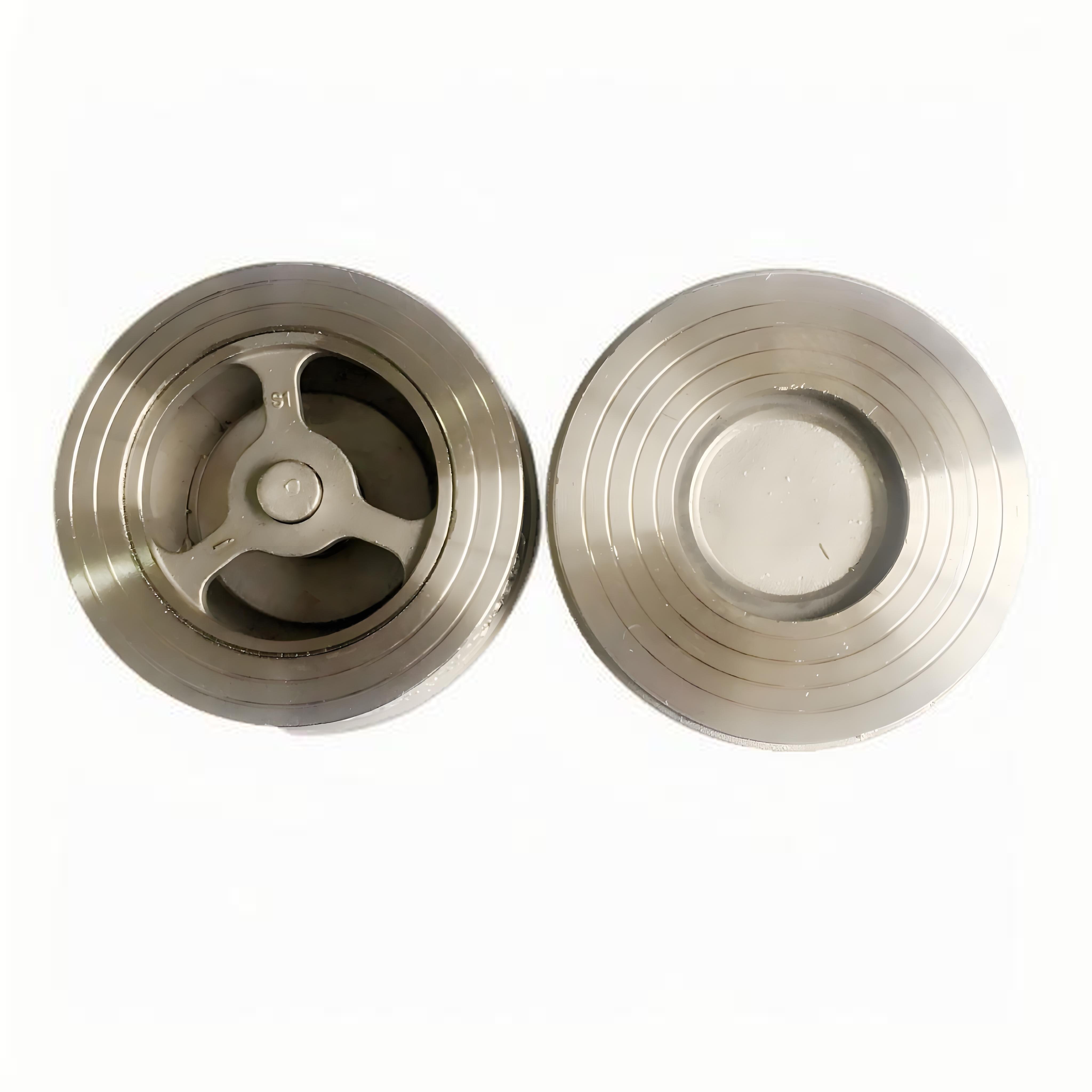

產品名稱：不銹鋼止回閥H71H-16P DN200mm適用于高壓環境[ 2024-12-16 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

‌不銹鋼止回閥H71H-16P DN200mm‌是一種用于防止介質倒流的閥門，具有以下特點和參數：

‌材質‌：H71H-16P止回閥的閥體材料為不銹鋼CF8，具有極高的耐腐蝕性和耐用性‌。 ‌
連接方式‌：采用對夾式設計，安裝和維護都非常便捷，結構緊湊，占用空間小‌。 ‌
適用介質‌：適用于各種工業管道系統，特別是在需要防止介質倒流的場合‌。
‌公稱壓力‌：該止回閥的公稱壓力為1.6MPa‌。 ‌
性能特點‌：閥瓣行程短，閥瓣輕巧，具有彈簧輔助關閉功能，關閥速度快。其結構長度短、體積小、重量輕、流體阻力小、密封牢靠、啟閉平穩、使用壽命長，且具有較好的節能效果‌。

技術參數

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫度(℃)	適用介質
		殼體	密封
H71W-16P	1.6	2.4	1.76	≤200	水、蒸體、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蝕性介質
H71W-40H	4.0	6.0	4.4	≤300	水、蒸體、油品等
H71W-40P				≤200	硝酸等腐蝕性介質

公稱壓力 MPa	公稱通徑 DN	尺寸（mm）
公稱壓力 MPa	公稱通徑 DN	L	D1	D2	D3	D4	D5
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40
	20	19	62	19	30	40	50
	25	22	72	24	35	47	58
	32	28	83	31	46	56	68
	40	31.5	93	39	55	66	78
	50	40	108	48	65	78	90
	65	46	128	62	80	95	110
	80	50	142	76	96	110	128
	100	60	162	95	115	132	150
	125	90	192	110	125	135	-
