水力控制閥
閥門首頁 > 產品展示 > 水力控制閥 >
產品名稱：HY141X型PN10~PN25水利控制閥[ 2013-08-23 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：

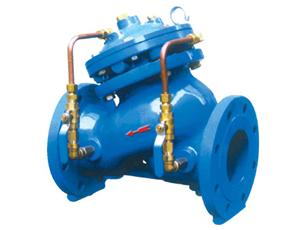

水利控制閥就是水壓控制的閥門，水力控制閥由一個主閥及其附設的導管﹑導閥﹑針閥﹑球閥和壓力表等組成。根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥、水泵控制閥等。
水利控制閥前要安裝過濾器，并應便于排污的要求。本類閥門在管道中一般應當水平安裝。
水利控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。（注：內閥內一般消耗損傷品為膜片和 ...
但在工程中應用水利控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準《水力控制閥應用設計規程》（送審稿）為基礎，結合本人的體會來闡述上述諸方面的{TodayHot}問題。
主要性能參數：
HY141X型PN10~PN25水利控制閥主要性能參數 型號 PN 工作壓力
/MPa使用溫度
/℃適用介質 材料 閥體、閥蓋 隔膜 隔膜擋板 彈簧 HY141X-10 10 1.0 0~80 水 鑄鐵、鑄鋼 尼龍?jiān)鰪?qiáng)橡膠 不銹鋼 不銹鋼 HY141X-16 16 1.6 HY141X-25 25 2.5 產品訂貨須知：
一、①水利控制閥產品名稱與型號②水利控制閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的水利控制閥型號，請按水利控制閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.hnhtl.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
HY141X型PN10~PN25水利控制閥主要外形及結構尺寸：(mm)
HY141X-10水利控制閥主要外形及結構尺寸 DN D D1 D2 z×∮d b H B 50 165 125 102 4×∮18 20 320 154 65 185 145 122 4×∮18 20 367 213 80 200 160 133 8×∮18 22 400 230 100 220 180 158 8×∮18 24 452 253 150 285 240 212 8×∮22 26 592 330 200 340 295 268 8×∮22 28 696 400 250 395 350 320 12×∮22 28 810 470 300 445 400 370 12×∮22 28 943 552 350 505 460 430 16×∮22 30 970 577 400 565 515 482 16×∮26 32 1200 685 450 615 565 532 20×∮26 32 1230 700 500 670 620 585 20×∮26 34 1270 725
HY141X-16水利控制閥主要外形及結構尺寸DN L D D1 D2 z×∮d b H B 50 205 165 125 102 4×∮18 20 320 154 65 209 185 145 122 4×∮18 20 367 213 80 250 200 160 133 8×∮18 22 400 230 100 320 220 180 158 8×∮18 24 452 253 150 415 285 240 212 8×∮22 26 592 330 200 500 340 295 268 12×∮22 30 696 400 250 605 405 355 320 12×∮26 32 810 470 300 725 460 410 370 12×∮26 36 943 552 350 733 520 470 430 16×∮26 38 970 577 400 990 580 525 482 16×∮30 32 1200 685 450 1000 640 585 532 20×∮30 42 1230 700 500 1100 715 650 580 22×∮33 42 1270 725
HY141X-25水利控制閥主要外形及結構尺寸DN L D D1 D2 z×∮d b H B 50 210 165 125 99 4×∮18 20 320 154 65 222 185 145 118 4×∮18 22 367 213 80 264 200 160 132 8×∮18 24 400 230 100 335 235 190 156 8×∮22 24 452 253 150 433 300 250 211 8×∮26 28 592 330 200 521 360 310 274 8×∮22 30 696 400 250 637 425 370 330 12×∮26 32 810 470 300 762 485 430 389 12×∮30 34 943 552 350 767 555 490 448 16×∮30 38 970 577 400 1024 620 550 503 16×∮33 40 1200 685 450 1020 670 600 548 20×∮36 42 1230 700 500 1136 730 660 609 22×∮36 44 1270 725
