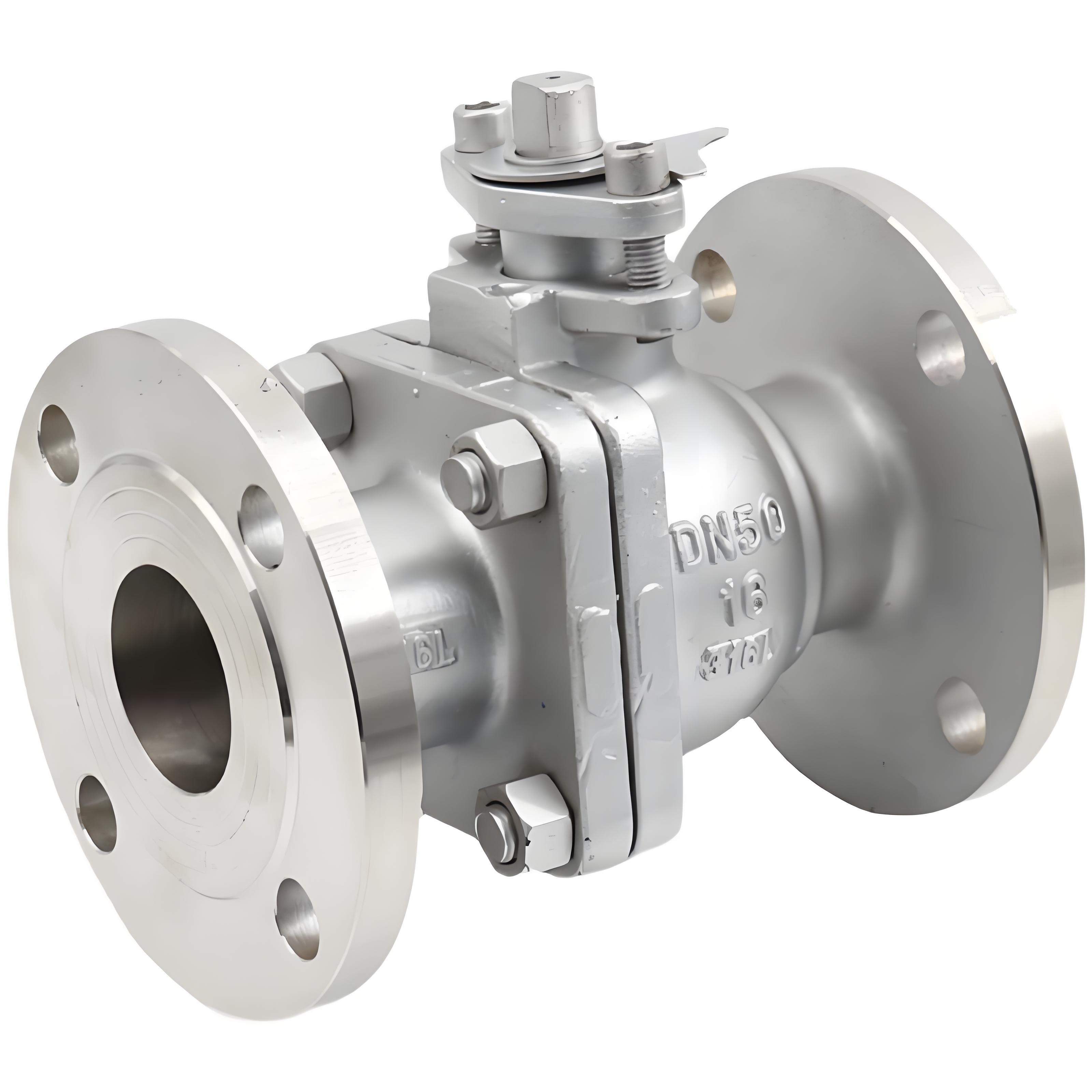

產品名稱：不銹鋼法蘭球閥Q41F- 16P\DN50 PN16 含螺栓、鋼墊等\316\[ 2024-10-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、不銹鋼法蘭球閥Q41F- 16P\DN50 PN16產品介紹

上海不銹鋼法蘭球閥Q41F-16P是一種通過旋轉實現閥門閉塞和暢通的設備‌，主要材質為304不銹鋼，316等，具有優良的防銹、耐壓、耐高溫和耐腐蝕性能。其公稱壓力為16公斤，適用于多種工業領域‌。 Q41F-16P球閥的設計特點包括： ‌結構設計‌：采用旋轉閥設計，結構簡單，體積小，重量輕，操作方便。閥座采用全自動CNC數控加工中心精加工，確保高精度和低摩擦系數。 ‌密封性能‌：密封面材料為氟塑料，具有良好的密封性，適用于多種介質。 ‌操作便捷性‌：從全開到全關只需旋轉90度，便于遠距離控制‌。 Q41F-16P球閥的應用范圍非常廣泛，適用于石油、化工、制藥、食品、冶金等工業領域，尤其適用于高溫高壓環境。其優良的耐腐蝕性和可靠的密封性能使其成為這些領域中不可或缺的閥門類型‌。

二、不銹鋼法蘭球閥Q41F- 16P\DN50 PN16產品技術參數

序號NO	零件名稱	材質
序號NO	零件名稱	不銹鋼	碳鋼
1	螺栓	不銹鋼SS304	碳鋼
2	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
3	螺母	不銹鋼SS304	碳鋼
4	閥蓋	不銹鋼CF8/CF8M	碳鋼WCB
5	閥體	不銹鋼CF8/CF8M	碳鋼WCB
6	球	不銹鋼CF8	不銹鋼CF8
7	密封圈	聚四氟乙稀PTFE	聚四氟乙稀PTFE
8	閥桿	不銹鋼SS316	不銹鋼SS304
9	填料	聚四氟乙稀PTFE	聚四氟乙稀PTFE
10	壓緊螺母	不銹鋼SS304	不銹鋼SS304
11	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
12	螺母	不銹鋼SS304	不銹鋼SS304
13	手柄	不銹鋼SS304	不銹鋼SS304

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭 RF Q41F Q41PPL 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	, 335	295	265	26	12-23	330	1200
